Задвижка фланцевая ручная ЗКЛ 30с41нж DN 350 PN 1,6 МПа У1, корпус ст. 20Л, герметичность по классу «A» ГОСТ 9544-2015
Техническое описание
Клиновая задвижка 30с41нж предназначена для полного перекрытия потока рабочей среды в трубопроводных системах. Конструкция изделия включает корпус, крышку, клин (двухдисковый), выдвижной шпиндель, сальниковый узел и маховик.
Принцип действия
Во время поворота маховика шпиндель опускает клин в посадочное седло, обеспечивая герметичное перекрытие потока. Клин выполнен двухдисковым и самоуплотняющимся, что обеспечивает плотное прилегание и компенсирует возможные незначительные деформации седла.

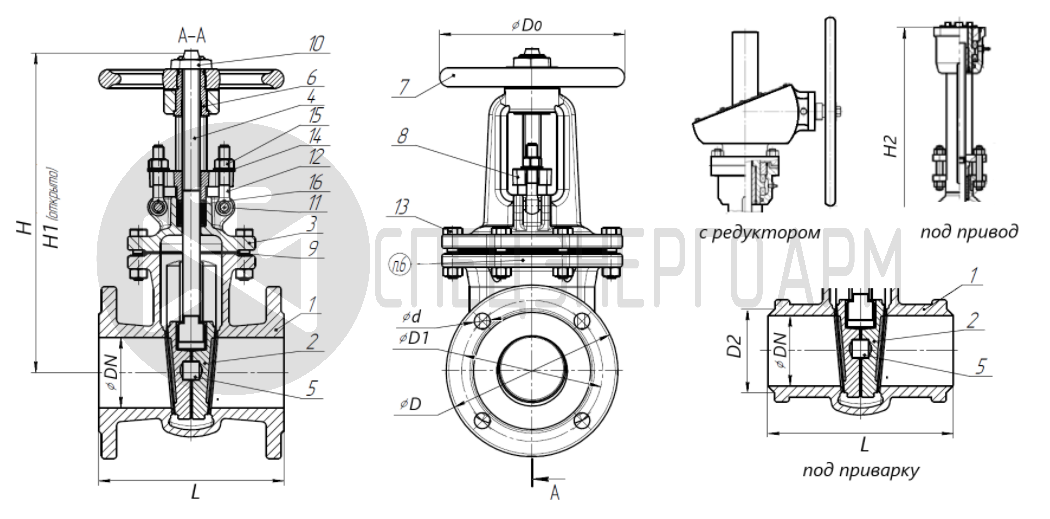

Чертеж задвижки 30с41нж
| DN | L | D | D0 | H | H1 | n | d |
Масса, кг не более |
| 50 | 180 | 160 | 160 | 291 | 349 | 4 | 18 | 14 |
| 80 | 210 | 195 | 160 | 336 | 419 | 4 | 18 | 21 |
| 100 | 230 | 215 | 210 | 385 | 485 | 8 | 18 | 30 |
| 125 | 255 | 245 | 210 | 470 | 600 | 8 | 18 | 40 |
| 150 | 280 | 280 | 320 | 558 | 709 | 8 | 22 | 50 |
| 200 | 330 | 335 | 320 | 685 | 892 | 12 | 22 | 80 |
| 250 | 450 | 405 | 400 | 854 | 1110 | 12 | 26 | 130 |
| 300 | 500 | 460 | 460 | 998 | 1307 | 12 | 26 | 180 |
| 350 | 550 | 520 | 460 | 1220 | 1570 | 16 | 26 | 210 |
| 400 | 600 | 580 | 502 | 1440 | 1850 | 16 | 30 | 260 |
| Наименование детали | Материал |
| 1 – Корпус; 3 – Крышка; 2 – Клин (диски); 7 - Маховик | Сталь 20Л/25Л |
| 4 – Шпиндель | Сталь 20Х13 |
| 10 – Гайка шпинделя | Сталь 45 |
| 13/15 - Гайка | Сталь 25 |
| 9 – Шпилька, болт; 12 – Болт откидной | Сталь 35 |
| Прокладка корпус/крышка | ПМБ, ТРГ |
| 16 – Набивка сальника | АГИ, ТРГ |
| Наплавка на кольце в корпусе | Сталь 07Х25Н13 |
| Наплавка на клине | Сталь 20Х13 |
Особенности задвижек 30с41нж
Герметичность изделия
Благодаря наплавке из коррозионностойкой стали (20Х13 и 07Х25Н13) на контактных поверхностях корпуса и клина задвижка обеспечивает класс герметичности "А" по ГОСТ 9544-2015, абсолютная плотность перекрытия достигается даже при многократных циклах открытие/закрытие.
Конструкция задвижки не содержит лишних узлов и движущихся частей. Все основные элементы выполнены из доступных марок стали, ремонтопригодны и стандартизированы.Корпус задвижки изготовлен методом литья из углеродистой стали 20Л или 25Л. Строгий контроль литья позволяет исключить пористость и микротрещины, обеспечивая механическую прочность, устойчивость к вибрациям и внутреннему давлению до 1,6 МПа.
Удобный монтаж
Фланцевое соединение по ГОСТ 33259-2015 позволяет легко устанавливать задвижку на любых трубопроводах с соответствующей арматурой. Плоские уплотнительные поверхности обеспечивают высокую герметичность без необходимости использования сложных уплотнительных материалов.
Легкий ремонт и техническое обслуживание
Благодаря модульной сборке замена шпинделя, клина или уплотнительной набивки не требует демонтажа всего изделия. Это особенно ценно при эксплуатации в труднодоступных участках трубопроводов. Сальниковый узел расположен в верхней части конструкции, что облегчает его осмотр и обслуживание. При необходимости уплотнение можно заменить без демонтажа всей задвижки.
Применение
Задвижка 30с41нж производства ООО «СПЕЦЭНЕРГОАРМ» предназначена для работы с жидкими и газообразными средами, такими как вода, воздух, пар, нефтепродукты, природный газ, и прочие неагрессивные, слабоагрессивные жидкости, нейтральные по отношению к материалам изделия, и обширно используются предприятиях различных сфер, а именно:
- Теплоэнергетика (котельные, ТЭЦ, ЦТП)
- Водоснабжение и водоотведение
- Газоснабжение и газораспределительные сети
- Химическая и нефтехимическая промышленность
- Нефтепереработка и нефтехранилища
- Металлургия и машиностроение
- Промышленные системы общего назначения
Преимущества задвижек компании СПЕЦЭНЕРГОАРМ
Качество и надёжность
Мы производим задвижки на современном оборудовании с применением сертифицированных материалов. Каждое изделие проходит контроль качества и гидравлические испытания на герметичность.
Соответствие стандартам
Продукция соответствует ТУ 28.14.13-001-61040114-2024, ГОСТ 33259-2015, ГОСТ 15150-69, ГОСТ 9544-2015. По запросу предоставляется паспорт, руководство по эксплуатации и сертификаты (декларации) соответствия
Быстрая поставка
Поддерживаем складской запас типоразмеров Ду 50–400. Возможна срочная отгрузка и поставка под заказ — как по РФ, так и в страны СНГ.
Удобный заказ
Чтобы заказать задвижку 30с41нж, достаточно:
- Оставить заявку на сайте или прислать на электронную почту.
- Получить коммерческое предложение от менеджера.
- Согласовать срок и способ доставки.
- Получить продукцию с полным комплектом документов.
Индивидуальный подход
Мы работаем как с крупными промышленными предприятиями, так и с частными монтажными организациями. Предусмотрены скидки для постоянных клиентов и поставки по тендерным условиям.
ООО «СПЕЦЭНЕРГОАРМ» — надёжный поставщик трубопроводной арматуры с инженерным подходом и контролем на каждом этапе.
Свяжитесь с нами — мы подберем задвижку под ваши условия эксплуатации!
|
Вид арматуры
|
Задвижки |
|
Таблица фигур
|
30с41нж |
|
Температура рабочей среды, °С
|
От -40 до +425 |
|
Температура окружающего воздуха, °С
|
От -40 до +45 |
|
Климатическое исполнение
|
У1 |
|
Класс герметичности
|
А |
|
Вид затвора
|
Клиновая |
|
Расположение ходового узла
|
С выдвижным шпинделем |
|
Тип присоединения
|
Фланцевое |
|
Тип привода
|
Ручной |
|
Диаметр DN, мм
|
350 |
|
Давление PN, кгс/см²
|
16 |
|
Материал корпуса
|
Углеродистая сталь |
|
Масса, кг, не более
|
270 |
